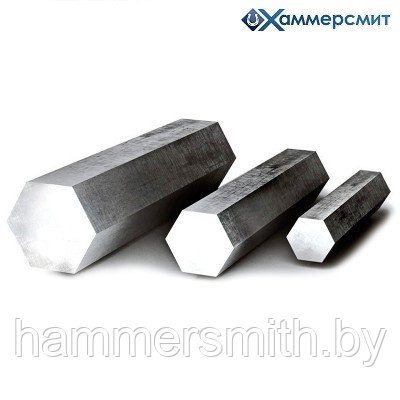

Шестигранник 25Х1МФ

Шестигранник 25Х1МФ

Диаметр, мм

ГОСТ, ТУ, обработка

17

4543-71, 2879-88 B

19

4543-71, 2879-88 B

24

4543-71, 2879-88 B

30

4543-71, 2879-88 B

32

4543-71, 2879-88 B

36

4543-71, 2879-88 B

41

4543-71, 2879-88 B

55

4543-71, 2879-88 B

65

4543-71, 2879-88 B

 Марка:

 25Х1МФ (другое обозначение ЭИ10)

 Классификация:

 Сталь жаропрочная релаксационностойкая

 Дополнение:

 Сталь перлитного класса. Рекомендуемая температура применения до 510 °С;  Температура интенсивного окалинообразования 600 °С; срок работы - более 10000 ч.

 Применение:

 Болты, плоские пружины, шпильки и другие крепежные детали, работающие при  температурах до 500-510 град.

C

Si

Mn

Ni

S

P

Cr

Mo

V

Сu

0.22 - 0.29

0.17 - 0.37

0.4 - 0.7

до   0.3

до   0.025

до   0.03

1.5 - 1.8

0.25 - 0.35

0.15 - 0.3

до   0.2

Ac₁ = 760 ,      Ac₃(Ac_m) = 840 ,       Ar₃(Arc_m) = 760 - 780 ,       Ar₁ = 680 - 690

        Свариваемость:

    трудносвариваемая.

        Флокеночувствительность:

    чувствительна.

        Склонность к отпускной хрупкости:

    не склонна.

Сортамент

Размер

Напр.

s_в

s_T

d₅

y

KCU

Термообр.

-

мм

-

МПа

МПа

%

%

кДж / м²

-

Прутки, полосы, ГОСТ 20072-74

max толщина 25

Прод.

880

735

14

50

590

Закалка 880 - 900^oC, масло, Отпуск 640 - 660^oC,Охлаждение воздух,

Прутки, полосы, ГОСТ 20072-74

Прод.

780

665

16

50

590

Закалка 930 - 950^oC, масло, Отпуск 620 - 660^oC,

    Твердость   25Х1МФ   после закалки и отпуска,

HB 10 ^-1 = 241 - 321   МПа

    Твердость   25Х1МФ   горячекатаного отожженного,           ГОСТ 20072-74

HB 10 ^-1 = 229   МПа

T

E 10^{- 5}

a 10 ⁶

l

r

C

R 10 ⁹

Град

МПа

1/Град

Вт/(м·град)

кг/м³

Дж/(кг·град)

Ом·м

20

2.17

7840

100

2.11

11.3

39.8

462

312

200

2.06

11.7

37.9

7790

396

300

1.98

12.8

36.9

475

400

1.91

13.9

35.9

7720

574

500

1.8

14.2

34.8

680

600

1.67

14.4

7650

826

T

E 10^{- 5}

a 10 ⁶

l

r

C

R 10 ⁹

США

Германия

Франция

Англия

Евросоюз

Китай

Чехия

-

DIN, WNr

AFNOR

BS

EN

GB

CSN

Механические свойства:

s_в

- Предел кратковременной прочности, [МПа]

s_T

- Предел пропорциональности (предел текучести для остаточной деформации), [МПа]

d₅

- Относительное удлинение при разрыве, [%]

y

- Относительное сужение, [%]

KCU

- Ударная вязкость, [кДж / м²]

HB

- Твердость по Бринеллю, [МПа]

Физические свойства:

T

- Температура, при которой получены данные свойства, [Град]

E

- Модуль упругости первого рода, [МПа]

a

- Коэффициент температурного (линейного) расширения (диапазон 20^o - T), [1/Град]

l

- Коэффициент теплопроводности (теплоемкость материала), [Вт/(м·град)]

r

- Плотность материала, [кг/м³]

C

- Удельная теплоемкость материала (диапазон 20^o - T), [Дж/(кг·град)]

R

- Удельное электросопротивление, [Ом·м]

Свариваемость:

без ограничений

- сварка производится без подогрева и без последующей термообработки

ограниченно свариваемая

- сварка возможна при подогреве до 100-120 град. и последующей термообработке

трудносвариваемая

- для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки - отжиг
