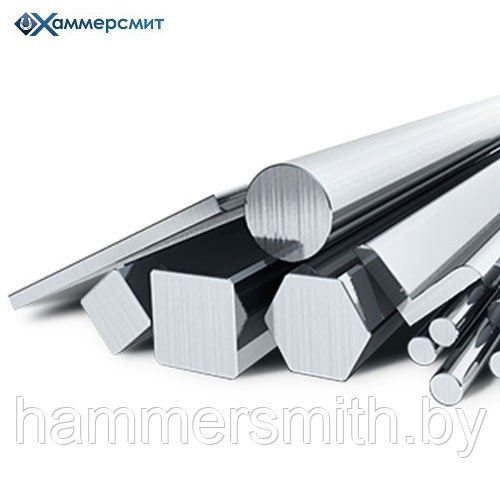

Сталь 35ХН3МФА
Применение стали 35ХН3МФА
Сталь 35ХН3МФА применяется для производства колец турбогенераторов, валов роторов и валов маховиков цельнокованых, роторов турбогенераторов, валов и роторов газовых турбин и компрессоров и наиболее ответственных тяжелонагруженных деталей, работающих при температурах до 400 °С, для производства тяжелонагруженных деталей трубопроводной арматуры.Примечание Сталь конструкционная высококачественная хромоникельмолибденованадиевая.Химический состав стали 35ХН3МФА
C | Cr | Cu | Mn | Mo | Ni | P | S | Si | V |
0,3-0,36 | 1,1-1,4 | ≤0,30 | 0,2-0,4 | 0,3-0,4 | 2,75-3,25 | ≤0,025 | ≤0,020 | 0,17-0,37 | 0,08-0,15 |
Механические свойства стали 35ХН3МФА
Механические свойства при 20°ССостояние поставки | Сечение ,мм | tисп.,°C | tотпуск,°C | St|S0,2,МПа | sB,МПа | d5,% | d4 | d | d10 | y ,% | KCU, кДж/м2 | HB | HRC | HRB | HV | HSh |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Для заготовок маховиков (указано направление и место вырезки образца) ТУ 108.11.923-87 | ||||||||||||||||
продольный, верх слитка | 637 | 735 | 16 | 45 | 588 | |||||||||||
продольный, конец вала | 637 | 735 | 17 | 50 | 686 | |||||||||||
тангенциальный | 637 | 735 | 16 | 45 | 588 | |||||||||||
Заготовка ротора турбогенератора мощностью 1000 МВт (указано направление и место вырезки образца) ТУ 108.11.923-87 | ||||||||||||||||
продольный, верх слитка | 666-813 | 764 | 16 | 45 | 490 | |||||||||||
продольный, конец вала | 666-813 | 764 | 17 | 50 | 686 | |||||||||||
тангенциальный | 666-813 | 764 | 16 | 45 | 588 | |||||||||||
Заготовка ротора турбогенератора мощностью 1200 МВт (указано направление и место вырезки образца) ТУ 108.11.923-87 | ||||||||||||||||
продольный, верх слитка | 666-813 | 764 | 16 | 45 | 490 | |||||||||||
продольный, конец вала | 666-813 | 764 | 17 | 50 | 686 | |||||||||||
тангенциальный | 666-813 | 764 | 16 | 45 | 588 | |||||||||||
Заготовка ротора турбогенератора мощностью 800 МВт (указано направление и место вырезки образца) ТУ 108.11.923-87 | ||||||||||||||||
продольный, верх слитка | 637 | 735 | 16 | 45 | 588 | |||||||||||
продольный, конец вала | 637 | 735 | 17 | 50 | 686 | |||||||||||
тангенциальный | 637 | 735 | 16 | 45 | 588 |
Механические свойства поковок
Состояние поставки | Сечение ,мм | tисп.,°C | tотпуск,°C | St|S0,2,МПа | sB,МПа | d5,% | d4 | d | d10 | y ,% | KCU, кДж/м2 | HB | HRC | HRB | HV | HSh |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Кованые заготовки колец турбогенераторов ТЭС до 500 МВт I-VIII категорий по ТУ 3-896-78 (образцы тангенциальные) | ||||||||||||||||
I категория | 294 | 491 | 16 | 30 | 294 | |||||||||||
II категория | 392 | 589 | 16 | 30 | 491 | |||||||||||
III категория | 491 | 687 | 16 | 30 | 392 | |||||||||||
IV категория | 589 | 765 | 16 | 35 | 491 | |||||||||||
V категория | 687 | 834 | 14 | 35 | 491 | |||||||||||
VI категория | 785 | 932 | 13 | 35 | 392 | |||||||||||
VII категория | 883 | 1010 | 12 | 30 | 392 | |||||||||||
VIII категория | 981 | 1079 | 11 | 30 | 294 | |||||||||||
Кованые заготовки роторов турбогенераторов ТЭС до 500 МВт III-VI категорий по ТУ 3-896-78 (указано направление вырезки образца) | ||||||||||||||||
III категория (продольный) | 540 | 687 | 19 | 55 | 1177 | |||||||||||
IV категория (тангенциальный) | 540 | 687 | 17 | 45 | 785 | |||||||||||
V категория (продольный) | 638 | 785 | 18 | 55 | 981 | |||||||||||
VI категория (тангенциальный) | 638 | 785 | 17 | 45 | 687 |
Основные | |
---|---|
Страна производитель | Россия |
Марка стали | 33Х3СНМВФА |
Состояние изделия | Новое |
- Цена: Цену уточняйте
