Марка : |
5Х3В3МФС ( другое обозначение ДИ23) |
Классификация : |
Сталь инструментальная штамповая |
Применение: |
для тяжелонагруженного прессового инструмента (матриц, прошивных и формующих пуансонов и т.п.); инструмента для высадки на горизонтальноковочных машинах и вставок штампов напряженных конструкций, для горячего объемного деформирования легированных конструкционных сталей и жаропрочных сплавов при горячем деформировании легированных конструкционных сталей и жаропрочных сплавов |
Химический состав в % материала 5Х3В3МФС
ГОСТ 5950 ― 2000
C |
Si |
Mn |
Ni |
S |
P |
Cr |
Mo |
W |
V |
Nb |
Cu |
0.45 ― 0.52 |
0.5 ― 0.8 |
0.2 ― 0.5 |
до 0.4 |
до 0.03 |
до 0.03 |
2.5 ― 3.2 |
0.8 ― 1.1 |
3 ― 3.6 |
1.5 ― 1.8 |
0.05 ― 0.15 |
до 0.3 |
Температура критических точек материала 5Х3В3МФС.
Ac1 = 780 , Ac3(Acm) = 920 , Ar3(Arcm) = 725 |
Механические свойства при Т=20oС материала 5Х3В3МФС .
Сортамент |
Размер |
Напр. |
sв |
sT |
d5 |
y |
KCU |
Термообр. |
- |
мм |
- |
МПа |
МПа |
% |
% |
кДж / м2 |
- |
Сорт |
15 |
|
1680 |
1500 |
8 |
38 |
250 |
Закалка 1130oC, масло, Отпуск |
Твердость 5Х3В3МФС после отжига , ГОСТ 5950-2000 |
HB 10 -1 = 229 ― 241 МПа |
Зарубежные аналоги материала 5Х3В3МФС
Внимание! Указаны как точные, так и ближайшие аналоги.
Германия |
|||
DIN,WNr |
|||
|
Обозначения:
Механические свойства : |
|
sв |
- Предел кратковременной прочности , [МПа] |
sT |
- Предел пропорциональности (предел текучести для остаточной деформации), [МПа] |
d5 |
- Относительное удлинение при разрыве , [ % ] |
y |
- Относительное сужение , [ % ] |
KCU |
- Ударная вязкость , [ кДж / м2] |
HB |
- Твердость по Бринеллю , [МПа] |
Основные | |
---|---|
Страна производитель | Россия |

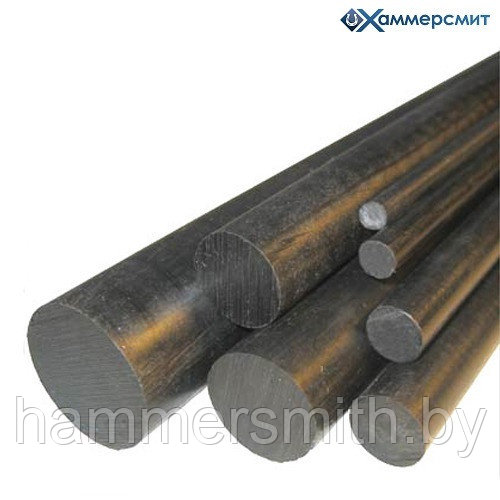

Вид изделия | Круг |
Материал круга (прутка) | Сталь |
Марка стали | 5Х3В3МФС |
Покрытие | Без покрытия |
Способ изготовления | Горячекатаный |
Состояние материала | Без термической обработки |
Прочность | Высокая |
Точность изготовления | Высокая |
Состояние изделия | Новое |
- Цена: Цену уточняйте
